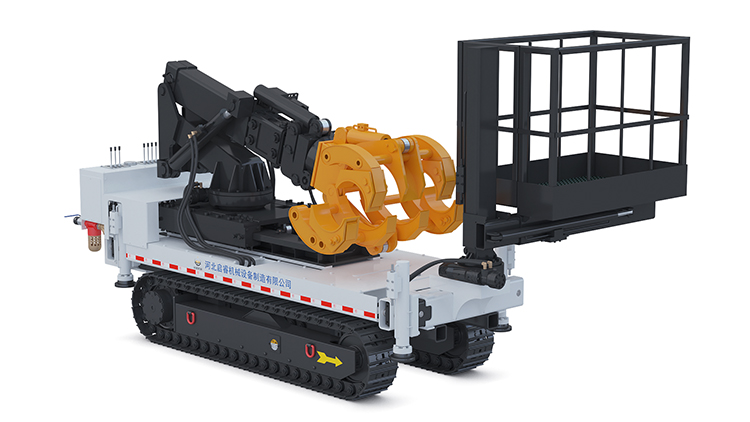

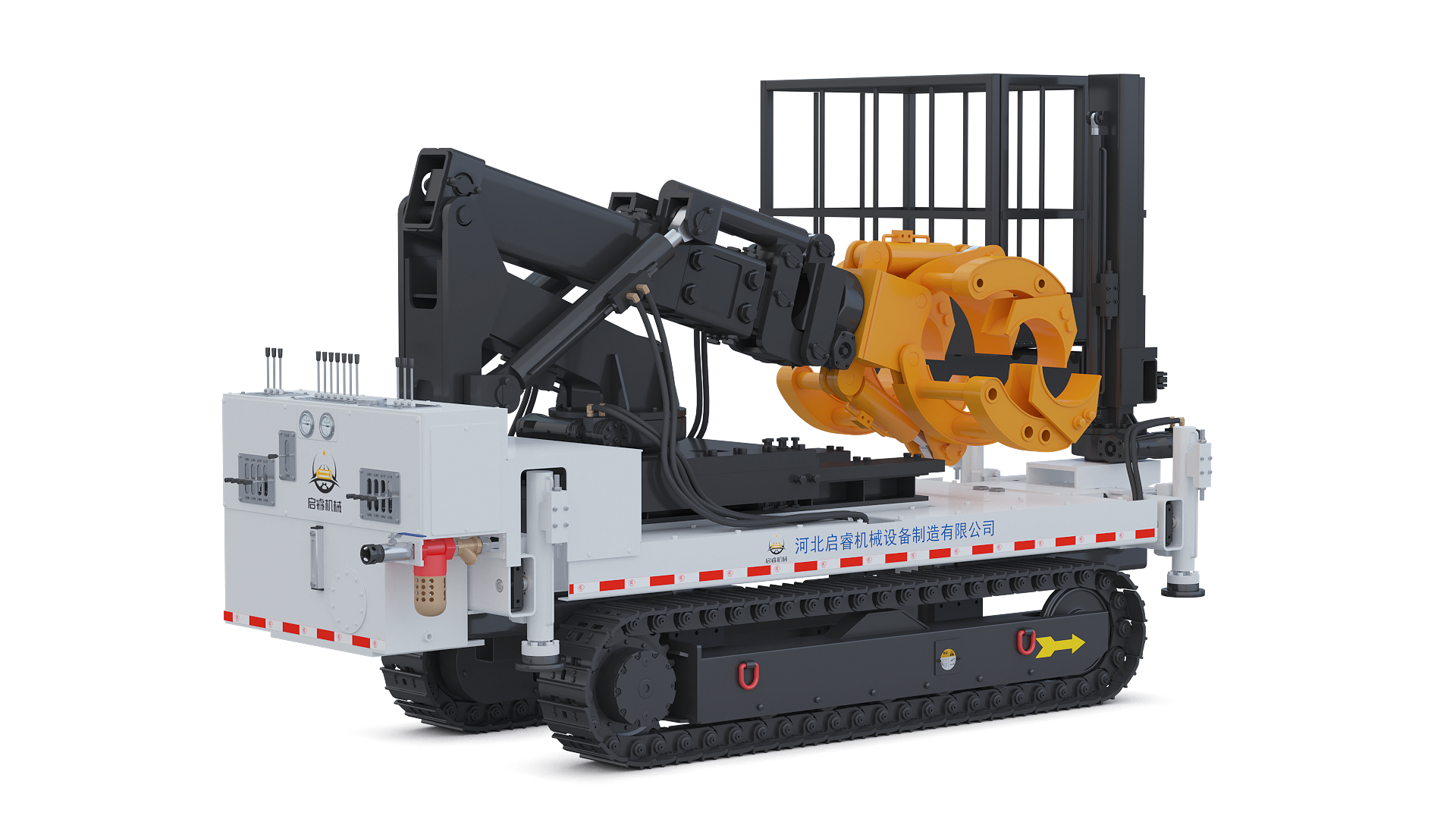

礦用氣動管路安裝車功能特點：

1. 抓舉功能系統：

抓舉車功能包含動作抓、動作抬、動作舉、動作靠等操作，抓機滑臺縱向移動量達600mm，兩個回轉支承提供水平與垂直旋轉自由度，使管道靠近安裝位置；

1. 動力系統：

設備動力來源于巷道高壓風管，經氣轉液系統轉換后驅動液壓馬達行駛，無需接電；

1. 行走系統：

高低速雙檔位行駛，低速20-25米/分鐘，高速25-35米/分鐘，采用履帶式行走機構，可在20°陡坡行駛；

1. 抓舉配置系統：

抓舉車抓重可達1500kg，最大起升高度3700-6500mm（可調），抓舉車配置站人平臺，可升降、可整體拆卸，方便工人安裝使用；

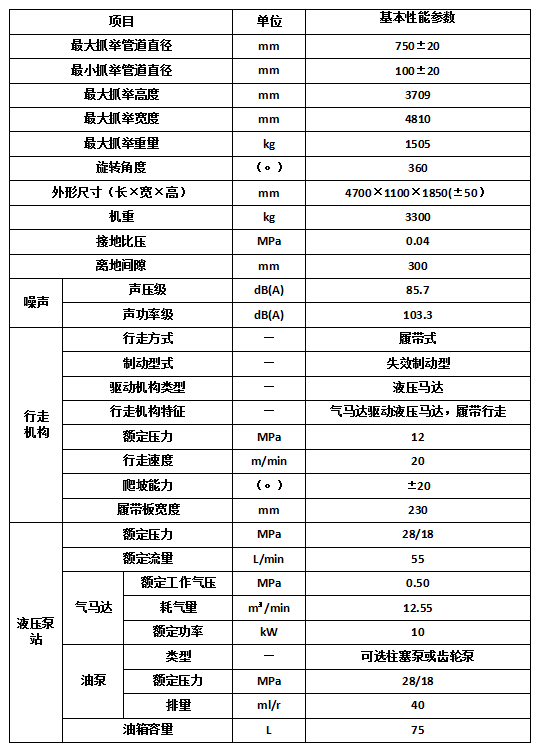

技術參數

抓舉安裝步驟：

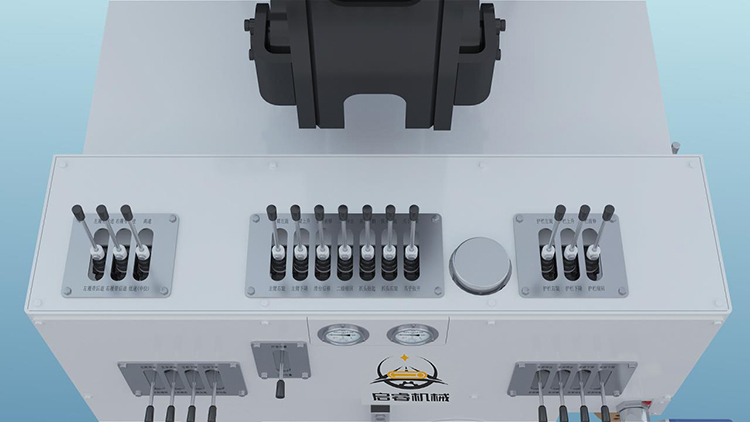

一機多用，可抓舉安裝、如瓦斯抽放管、各規格水管、高壓風管等。當安裝瓦斯抽放管時，控制閥控制左右側支腿伸縮與頂緊，抓臂油缸下翻進行抓管操作，抬升油缸啟動開始上翻，爪頭將管道抬起保持水平位置，主臂上抬將管道舉起到指定安裝位置，依據安裝位置可適當調整工作面橫移量，回轉支撐可調整管道的水平與垂直自由度，確保準確安裝位置。安裝完畢后上升油缸完全收縮，水平油缸完全收回，回轉支承旋轉至車體正前方，行走至下一安裝點。
